How to Check Motor Windings

(मोटर की वाइंडिंग को कैसे चेक करें)

Electric motors are essential components in industrial machinery, HVAC systems, water pumps, and countless other applications. Their reliability is crucial for smooth operations. One of the most common causes of motor failure is winding faults, which can result from overheating, moisture ingress, insulation breakdown, or mechanical damage. Regular inspection and testing of motor windings can help prevent unexpected breakdowns and extend motor life.

Hindi- इलेक्ट्रिक मोटर इंडस्ट्री, HVAC सिस्टम, वाटर पंप और कई अन्य एप्लिकेशन में एक महत्वपूर्ण भूमिका निभाती हैं। इनकी विश्वसनीयता सुचारू संचालन के लिए जरूरी है। मोटर खराब होने का सबसे आम कारण वाइंडिंग फॉल्ट होता है, जो ओवरहीटिंग, नमी, इंसुलेशन ब्रेकडाउन या मैकेनिकल डैमेज के कारण हो सकता है। मोटर वाइंडिंग की नियमित जांच से ब्रेकडाउन रोका जा सकता है और मोटर की उम्र बढ़ाई जा सकती है।

✅ Tools Required (आवश्यक उपकरण):

To perform a thorough winding check, you’ll need (मोटर वाइंडिंग की जांच के लिए आवश्यक उपकरण):

• Digital Multimeter – For continuity and resistance measurements (कंटीन्युटी और रेजिस्टेंस जांच के लिए)

• Megger (Insulation Resistance Tester) – To test insulation health (इंसुलेशन की स्थिति जांचने के लिए)

• Clamp Meter (optional) – For checking current imbalance during operation (ऑपरेशन के दौरान करंट जांचने के लिए)

• Thermal Camera (optional) – To detect overheating zones in windings (वाइंडिंग में ओवरहीटिंग की पहचान के लिए)

🔍 Step-by-Step Process to Check Motor Windings (मोटर वाइंडिंग चेक करने की प्रक्रिया)

Let’s break down the process into clear steps:

1. Visual Inspection (दृश्य जांच)-

Start with a basic visual check before using any instruments. Look for (जांच की शुरुआत दृश्य निरीक्षण से करें)

• Burnt smell– Indicates overheating or short circuit (जली हुई गंध – ओवरहीटिंग या शॉर्ट सर्किट का संकेत)

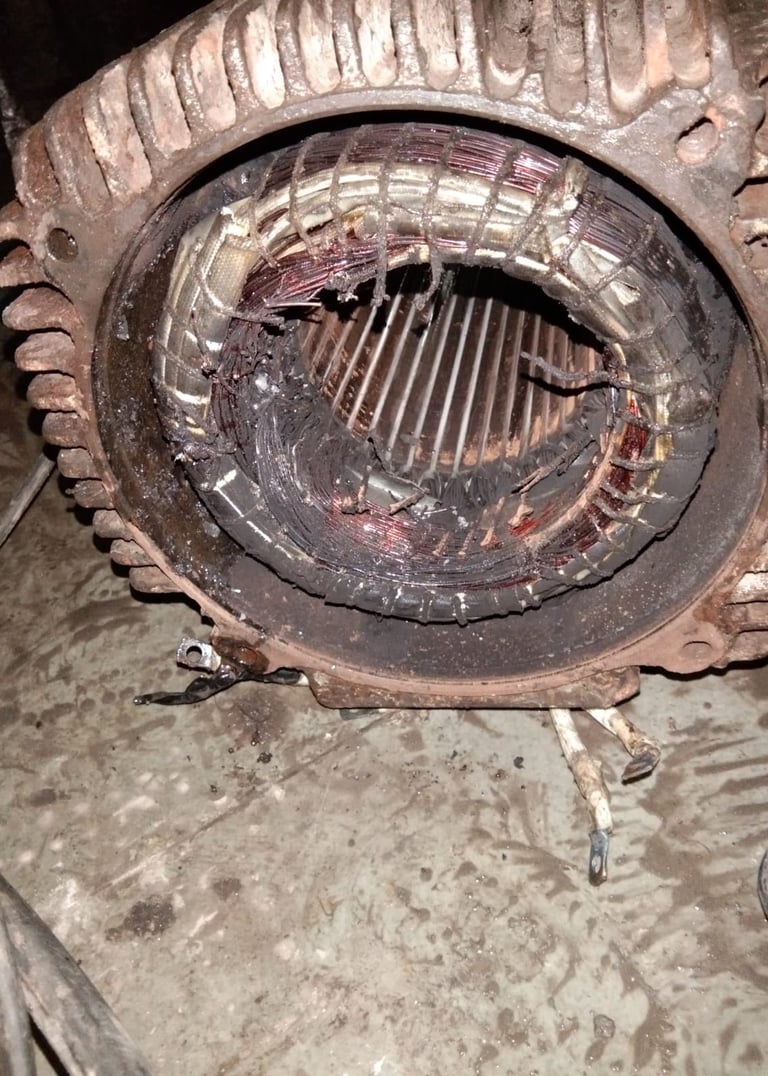

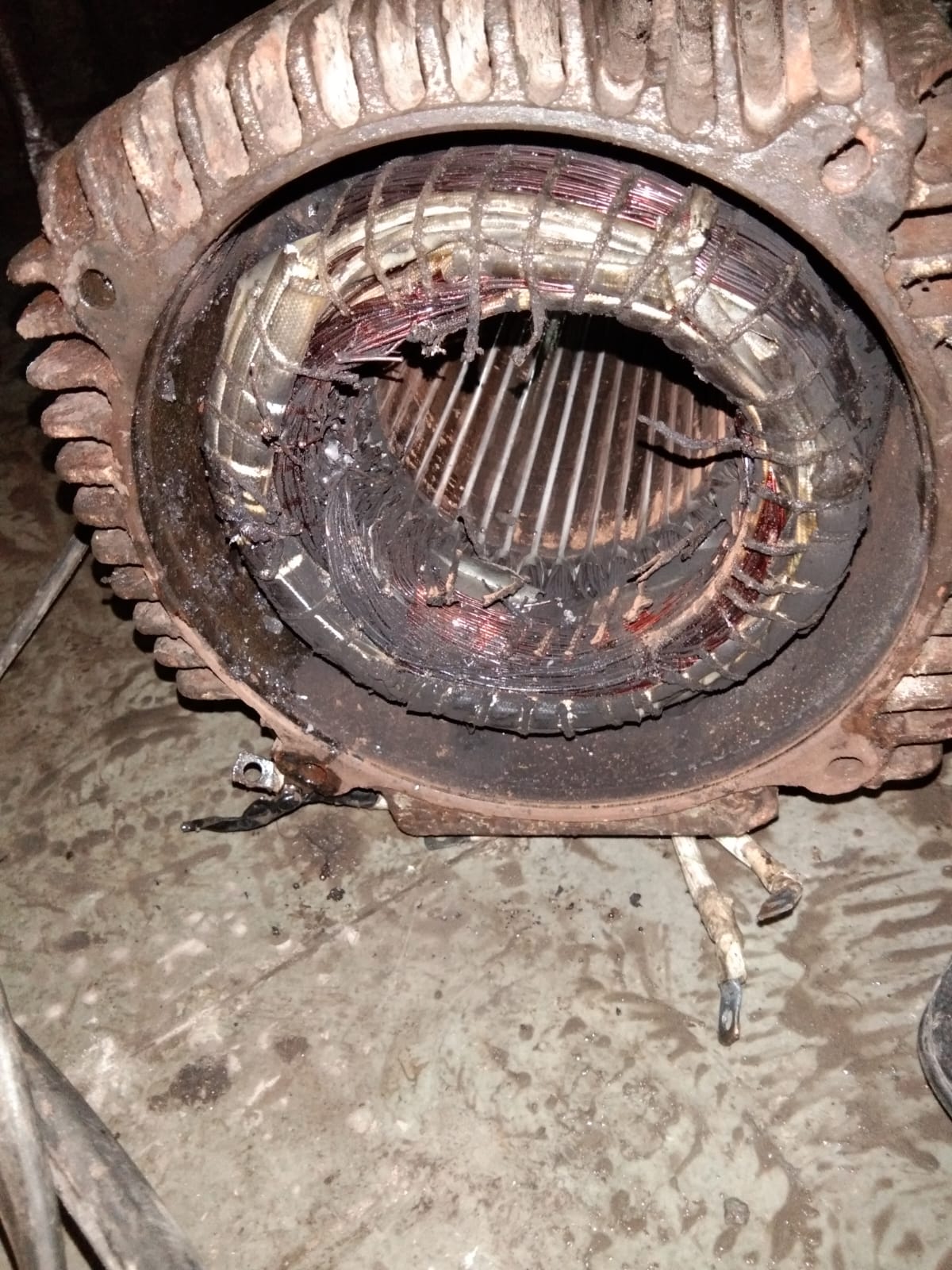

• Discoloration or burn marks– Suggests insulation failure (वाइंडिंग का रंग बदलना या जलने के निशान – इंसुलेशन फेल होने का संकेत)

• Loose or corroded terminals– Can cause poor electrical contact (ढीले या जंग लगे टर्मिनल- खराब कनेक्शन का कारण बन सकते हैं)

• Dust, oil, or moisture accumulation– May lead to insulation degradation (धूल, तेल या नमी का जमाव – इंसुलेशन को नुकसान पहुंचा सकता है)

2. Continuity Test (कंटीन्युटी टेस्ट)-

• Use a digital multimeter in continuity mode (मल्टीमीटर को कंटीन्युटी मोड में रखकर जांचें)

• Check continuity between winding terminals (U–V, V–W, W–U) (वाइंडिंग टर्मिनल्स के बीच कंटीन्युटी होनी चाहिए)

• Ensure no continuity between any winding and motor body/earth (किसी भी वाइंडिंग और मोटर बॉडी के बीच कंटीन्युटी नहीं होनी चाहिए)

✅ Good Result:

• Continuity between terminals and no connection with body = winding is OK

❌ Faulty Result:

• No continuity between terminals or continuity with body = winding is faulty

3. Insulation Resistance Test (Megger Test):

Use a Megger rated at 500V or 1000V to measure insulation resistance:

• Between each winding and motor body

• Between winding pairs (U–V, V–W, W–U)

✅ Acceptable Values:

• Insulation resistance should be above 1 MΩ

• For new motors, values may exceed 100 MΩ

⚠️ Warning Signs:

• Resistance below 1 MΩ indicates moisture, contamination, or insulation breakdown

• Hindi- अगर रेजिस्टेंस 1 MΩ से कम है, तो इसका मतलब है कि वाइंडिंग में नमी, गंदगी या इंसुलेशन डैमेज है)

4. Resistance Balance Test (रेजिस्टेंस बैलेंस टेस्ट):

Use the Ohm mode on your multimeter:

• Measure resistance between U–V, V–W, W–U (मल्टीमीटर को ओम मोड में रखकर जांचें)

• All readings should be nearly equal ( U–V, V–W, W–U के बीच रेजिस्टेंस सभी रीडिंग्स लगभग बराबर होनी चाहिए)

✅ Balanced Windings:

• Equal resistance = healthy windings

❌ Unbalanced Windings:

• Unequal resistance = possible shorted turns, open winding, or internal damage

🛠️ Additional Checks (अतिरिक्त जांच):

5. Phase Imbalance Check (फेज इम्बैलेंस जांच) - If the motor is running, use a clamp meter to measure current in each phase:

• Significant current difference may indicate winding imbalance

(Hindi- अगर मोटर चालू है, तो क्लैम्प मीटर से हर फेज में करंट जांचें: करंट में बड़ा अंतर वाइंडिंग इम्बैलेंस का संकेत हो सकता है)

6. Thermal Imaging (थर्मल इमेजिंग)- Use a thermal camera to detect hot spots:

• Overheated areas may indicate shorted turns or insulation failure.

(Hindi- थर्मल कैमरा से गर्म स्थानों की पहचान करें: ओवरहीटेड एरिया वाइंडिंग फॉल्ट या इंसुलेशन फेल का संकेत हो सकता है)

📌 Tips for Better Accuracy (सही रीडिंग के लिए सुझाव):

• Disconnect motor from power before testing

• Clean terminals and use sharp probes

• Avoid testing in humid conditions

• Use calibrated instruments

• Compare readings with motor datasheet

• Record values for future reference

(Hindi- मोटर की सही जांच के लिए सुझाव: जांच से पहले मोटर को पावर से डिस्कनेक्ट करें; टर्मिनल्स को साफ करें और तेज प्रॉब्स का उपयोग करें; नम वातावरण में जांच न करें; कैलिब्रेटेड उपकरणों का उपयोग करें; मोटर के डेटा शीट से तुलना करें भविष्य के लिए रीडिंग्स को रिकॉर्ड करें)

✅ Conclusion (निष्कर्ष):

• Motor winding faults are preventable with regular testing. Using tools like multimeter, megger, and thermal camera, technicians can detect issues early and avoid costly failures. Whether you're maintaining a small pump or a large industrial motor, these tests are essential for reliability and safety.

• (Hindi- मोटर वाइंडिंग फॉल्ट को नियमित जांच से रोका जा सकता है। मल्टीमीटर, मेगर और थर्मल कैमरा जैसे उपकरणों से तकनीशियन समय रहते फॉल्ट पकड़ सकते हैं और महंगे ब्रेकडाउन से बच सकते हैं। चाहे आप छोटे पंप की देखभाल कर रहे हों या बड़े इंडस्ट्रियल मोटर की – ये टेस्ट विश्वसनीयता और सुरक्षा के लिए जरूरी हैं।)
